Sistema de transporte

O sistema transportador é uma parte necessária da linha de enchimento inteiro, é usada para transportar garrafas vazias e completa a partir da máquina de moldagem por sopro até a máquina de enchimento, máquina de rotulagem e máquina de embalagem. Tem transportador de ar e transportador de cinto de garrafa.

https://youtu.be/xbfxkljuzpi.

Perfil transportador de ar

Transportador de ar é uma ponte entre a máquina de moldagem por sopro e 3 em 1 máquina de enchimento. Transportador de ar é suportado pelo braço no chão; O ventilador de ar é resolvido no transportador de ar. Cada entrada de transportador de ar tem um filtro de ar para evitar que a poeira entrasse. Dois conjunto de interruptor fotoelétrico liquidado na entrada de garrafa do transportador de ar, a garrafa é transferida para 3 em 1 máquina através do vento.

Personagem principal

• Exceto apoio do braço etc. que são feitos de material de plástico ou rilsan, outras partes são feitas de SUS AISI304.

• O ventilador de ar é resolvido com o filtro de ar para evitar a poeira que entra na garrafa.

• Há uma articulação ajustável liquidada no transportador de ar. Não tem que ajustar a altura da máquina de moldagem por sopro e transportador de ar para atender a demanda de garrafa diferente, ajuste apenas a altura da entrada de garrafa.

• Há um dispositivo claro de garrafa de bloco impulsionado pelo cilindro. Quando o bloco de garrafa na entrada, limpa a garrafa automática, isso pode evitar quebrar as partes da máquina de moldagem por sopro.

Parâmetro técnico principal

• Modelo: F-9;

• Potência do ventilador de ar: 2.2kw / set;

• Comprimento transportador de ar por Set Air Slower: 6-8 m

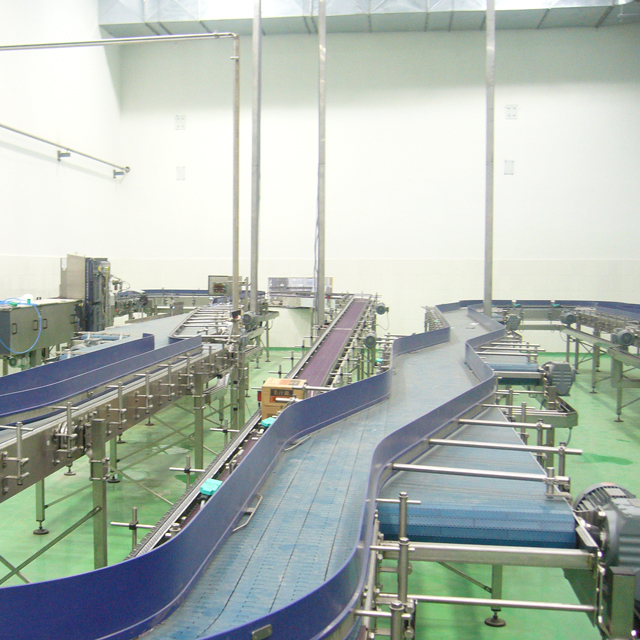

Transportador de cinto de garrafa

A eficiência da linha de trabalho está relacionada à configuração da cadeia de transporte. Você deve considerar a configuração da cadeia de transporte quando a seção após do equipamento parar (por exemplo: alterar as tags e assim por diante), não deve haver afeição na seção antes do equipamento, enquanto você deve conectar o anterior e Após a seção do equipamento fluentemente para fazer a linha de trabalho funcionar com a alta eficiência. O layout que é feito pela nossa empresa é de acordo com o investimento e a eficiência de trabalho da linha de trabalho do cliente. E podemos chegar aos pedidos acima na base do técnico avançado no exterior. Este sistema aplica o técnico avançado no exterior, que tem o alto técnico de 90 anos. A estrutura mecânica é projetada recentemente, a maioria dos componentes formada usando estampagem ou flexão, com os benefícios da boa rigidez, peso leve, boa intercambiabilidade. Operação confiável, fácil manutenção, é adequado para transmitir as garrafas cujo diâmetro é φ40 ~ φ96 mm. O sistema de controle elétrico adota o controle do PLC para controlar a transmissão da garrafa completa, a operação do sistema de buffer, para realizar automaticamente a função de aceleração e desaceleração de velocidade, amortecimento automático.

Personagem principal:

• É estável transmitir as garrafas. O transportador é controlado pelos cintos de garrafa e na máquina principal ou ao equipamento para cima e para baixo para fazer a garrafa sem cair, não presa e sem meia. Você pode definir uma plataforma de buffer antes da máquina de rotulagem (o tempo usual é de cerca de 10 minutos) de acordo com as solicitações do usuário. Quando a máquina de rotulagem altera as tags, não há necessidade de a seção Antes da máquina de enchimento para parar de funcionar e esperar. Os produtos preenchidos pela máquina de enchimento neste momento serão armazenados pela plataforma de buffer. Depois que as tags foram alteradas, a máquina de rotulagem produzirá a garrafa armazenada na plataforma de buffer na alta velocidade e, em seguida, será recuperada para a velocidade normal.

• A estrutura do transportador é projetada por modular. A alternativa das partes é flexível, a estrutura é intensidade, pouco ruído e é conveniente para corrigir e manutenção. Pode ser agrupado de acordo com a diferentes capacidade e forma de garrafa de forma flexível.

• O design do controle elétrico é avançado e razoável, de acordo com o plano do cliente para projetar métodos de controle, selecione os componentes de controle elétrico para melhorar ainda mais o transporte suave.

• Colocamos a localização do interruptor de controle de acordo com o layout do sistema de transporte para que os usuários operem convenientemente.

• Há sistema de lubrificação para acompanhar com a corrente.

• Aço inoxidável (AISI304) é usado para fazer as partes principais da estrutura.

• Abb ou costurar, produtos P + F são usados ​​para as principais peças elétricas.
